滑環技術講解數據計算公式核對實驗(1)

滑環技術講解數據計算公式核對實驗(1)

文章來源:滑環問答 3177

       陀螺、加速度計、慣導平臺等慣性元部件是航空、航天航海體慣性導航系統的核心部件? 它們的誤差直接決定了導航系統的導航誤差。隨著對航行體運動準確度要求的日益提高?對慣 性元件的技術性能的要求也越來越高為了測示出這些慣性元件的技術性能?找出影響它們提 高準確度的原因并進行補償?shù)?/span>?就需要有更高準確度的慣性器件測試設備?比如伺服誤差在角 秒級的慣性器件測試轉臺。

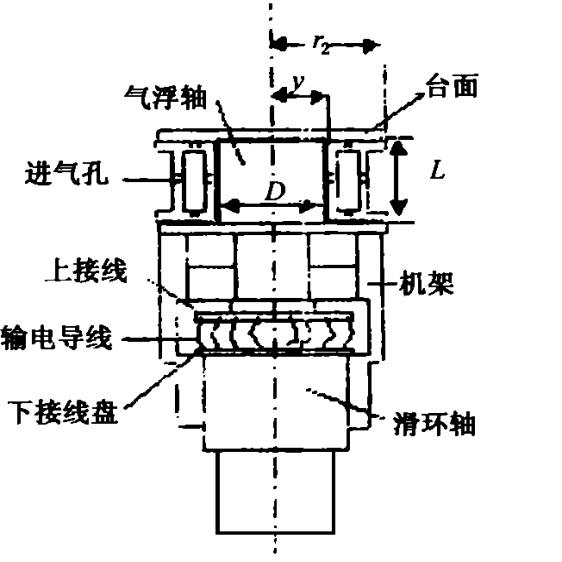

       在高準確度陀螺漂移測試轉臺中?大都 采用帶滑環伺服系統的靜壓氣浮軸承支撐形 式?如圖1所示?其目的是盡量減小對測試轉 臺主軸的干擾力矩?以提高測試準確度。經分 析?在這種情況下?作用在主軸上的干擾力矩 包括空氣軸承的干擾力矩?滑環伺服系統對 主軸的干擾力矩和由于主軸軸系質量配置不 平衡造成的干擾力矩。在這里?為了簡化所討論的問題?應使轉臺主軸和當?shù)厮矫娲怪狈胖?/span>? 從而避開主軸質量配置不平衡所引起的干擾力矩。

   轉臺主軸干擾力矩的分析

在對主軸的干擾力矩中?氣浮軸承干擾力矩主要由粘滯力矩和渦流力矩兩部分組成[1]所謂粘滯力矩?就是指承載壓力氣膜的流體內的摩擦力矩。由于氣膜厚度很薄?軸承內的氣體v> 成層流狀態?在此層流狀態下?軸承的粘滯力矩可按 下式計算

對推力軸承


 徑向軸承


          式中:μt 在某溫度t 下的空氣粘度;ω 軸套與 軸相對角速度;L 徑向軸承長度;D 徑向軸 承直徑;h0 徑向軸承設計半徑間隙;h 推力 軸承承載后氣膜厚度;r1 推力軸承內徑;r2 推力軸承外徑。

導電滑環結構

        實際上?空氣粘度系數 μt 值本來就很?。ɡ?μ20°=0.18g·s/cm2)?且受溫度影響不大?每5℃ 變 化約6×10-6?因此室溫條件下可以忽略它的影響[2]。 載荷的影響主要取決于氣膜厚度 h 和 h0 的變化。對于徑向軸承?在載荷的作用下使軸承 承載氣膜變薄?背載氣膜變厚?對整個軸承 Mf 的影響也不大;而對于推力軸承有載時 h 變小? Mf 將增大。為了減小 Mf?在滿足承載能力要求的條件下?在軸承設計時可盡量減小軸承尺寸 (如圖2中徑向軸承的 D?L;推力軸承的 r1?r2)。通常情況下轉臺旋轉角速度很小?因此?通過 計算不難看出無論是徑向軸承還是推力軸承的粘滯力矩都很小。這里假設一組軸承參數:推力 軸承和徑向軸承的尺寸分別為

 L =0158m D =012m r1 0075m r2 0125m

 且設

ω=1°/s h = h0 002mm

這時推力軸承和徑向軸承的粘滯力矩分別為

 Mf1 26μN(yùn)·cm Mf2 54μN(yùn)·cm

總的粘滯力矩為

Mf 8μN(yùn)·cm

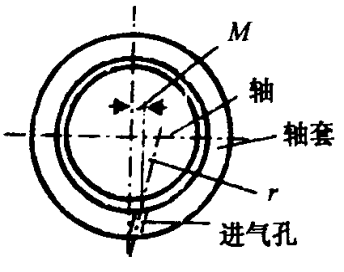

       氣浮軸承的渦流力矩受設計和加工等因素的影響[3]?比如零 件的形狀誤差、結構的不對稱性、各進氣孔流量的不均勻、氣流過 速、流量過大、毛刺劃傷等。單就進氣孔加工誤差而言?如圖3所 示?當氣孔軸心偏離氣浮軸心 m、氣孔軸向偏離氣浮軸線 γ角、而 氣孔氣體壓力為 P 時?就將產生一個 T = Pmcosγ的常值干擾力 矩。但就目前的工藝水平而言?對以上這些誤差源的影響?很容易 保證它們?cè)诤苄〉姆秶鷥?nèi)。

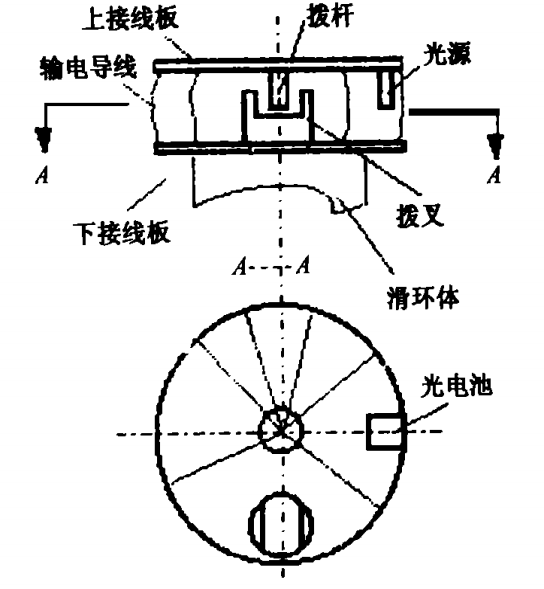

     畫出了主軸軸系和滑環軸系之間的聯接情況?它表明了滑環伺服系統對主軸產生 力矩干擾的可能途徑。在滑環伺服系統工作不正常時?滑環軸系的干擾力矩(主要是環道的摩 擦力矩)?通過兩軸系間起保護作用的拔桿和拔叉?zhèn)?輸給主軸。對此這里不予討論。


    當滑環伺服系統正常工作時?滑環系統對主軸 的干擾力矩產生于兩軸系間聯接輸電導線的彈性變 形合力矩。使輸電導線產生彈性變形力矩的原因之 一是當滑環伺服系統不能精確跟蹤主軸時?將產生 輸電導線的彈性變形力矩。另一個原因就是滑環伺 服系統位置傳感器的零位和輸電導線彈性變形合力 矩零位不重合。當滑環伺服系統使位置傳感器歸零 時?將產生輸電導線不為零的合力矩。
